Bachmann Engineering BEF - Bachmann Easy Feeder

Der Bachmann EasyFeeder (BEF) ist speziell für das Beschicken von CNC-Maschinen entwickelt worden. Das Grundgestell kann verschiedene Robotertypen aufnehmen, so dass Werkstücke bis zu einem Gewicht von 50 kg beschickt werden können. Trotz der kompakten Bauweise besteht die Möglichkeit, Palettenträger bis zur Grösse einer Europalette (1200 mm x 800 mm) zu verarbeiten. Diese können dank dem integrierten Positioniersystem komfortabel mit einem Flurförderzeug be- und entladen werden.

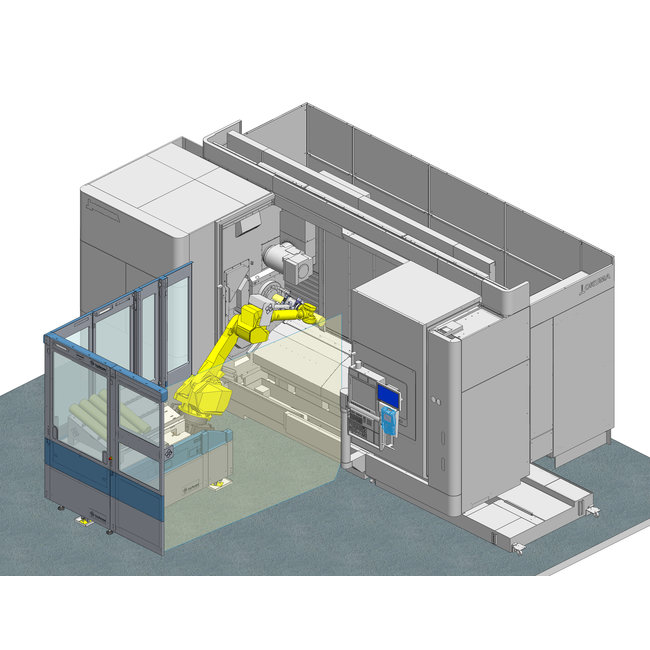

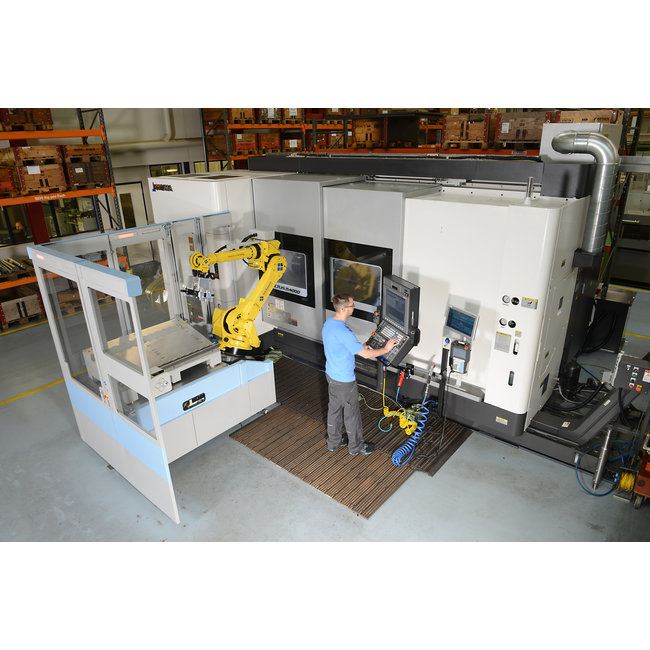

Dank der Kombination von modernsten Sicherheitskomponenten kann die Schutzzelle maschinenseitig offen gehalten werden, was einen koexistenten Betrieb ermöglicht. Die offene Seite wird durch einen zertifizierten Laserlichtvorhang ständig überwacht. Diese Anordnung ermöglicht einen nahezu un-eingeschränkten Zugang zur CNC-Maschine und erlaubt auch kurze Kontrollblicke während dem Bearbeitungs-prozess.

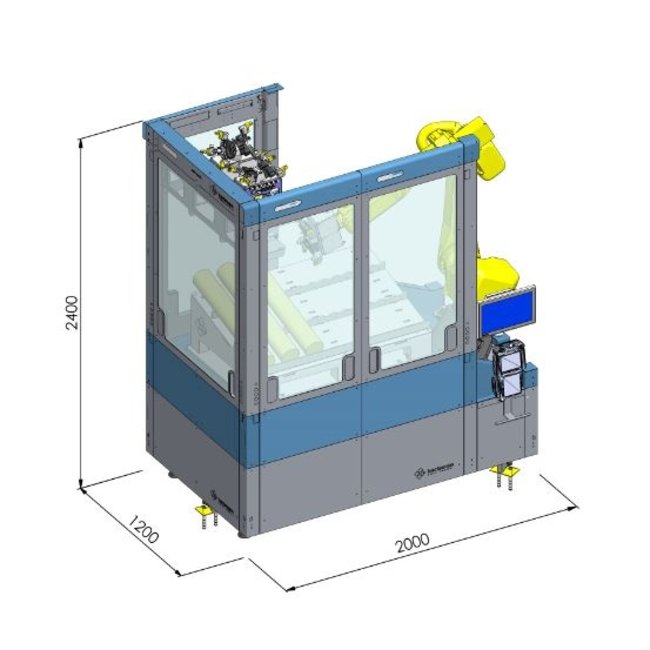

Trotz Aufnahme einer kompletten Europalette sowie dem Roboter mit Traglasten von bis zu 70 kg (inkl. Greifereinheit) ist die BEF-Zelle sehr kompakt und benötigt nur eine Stellfläche von knapp 2.5 m². Der Einsatz von neuester Sicherheitstechnik macht es zudem möglich, dass auf platzraubende Schutzzäune verzichtet werden kann.

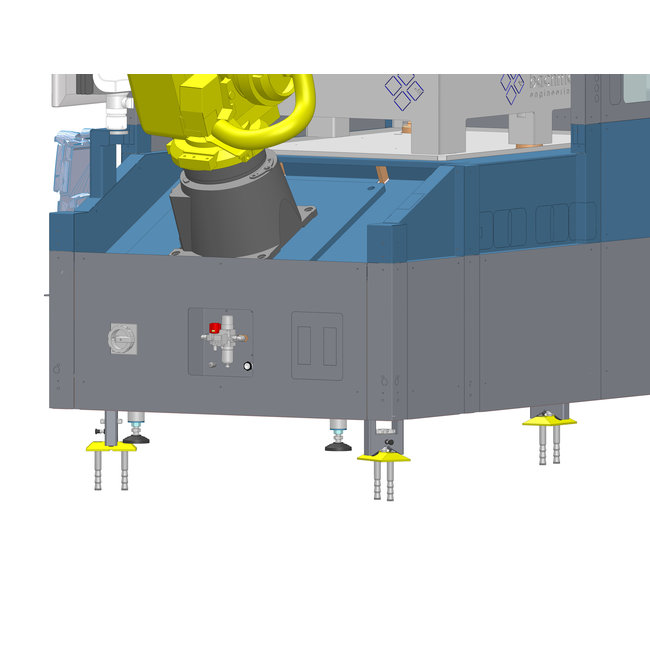

Dank dem Bachmann QuickLock-System (BQL) ist es möglich, die Anlage innerhalb kurzer Zeit zu verschieben. Dazu genügt ein handelsüblicher Palettenhubwagen. Dank dem selbstzentrierenden QuickLock-System kann die Anlage wieder äusserst exakt positioniert werden. Dadurch reduziert sich der Zeitaufwand auf ein Minimum.

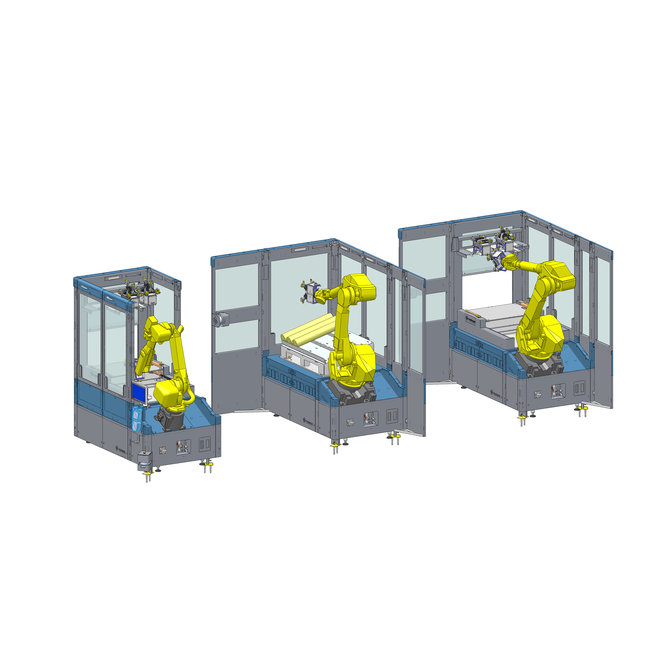

Der BEF ist eine modular aufgebaute Einheit, die den Bedürfnissen des Kunden angepasst werden kann. Die Vielfalt an Anpassungs- und Positionierungsmöglichkeiten garantiert eine stets platzoptimierte Anlage

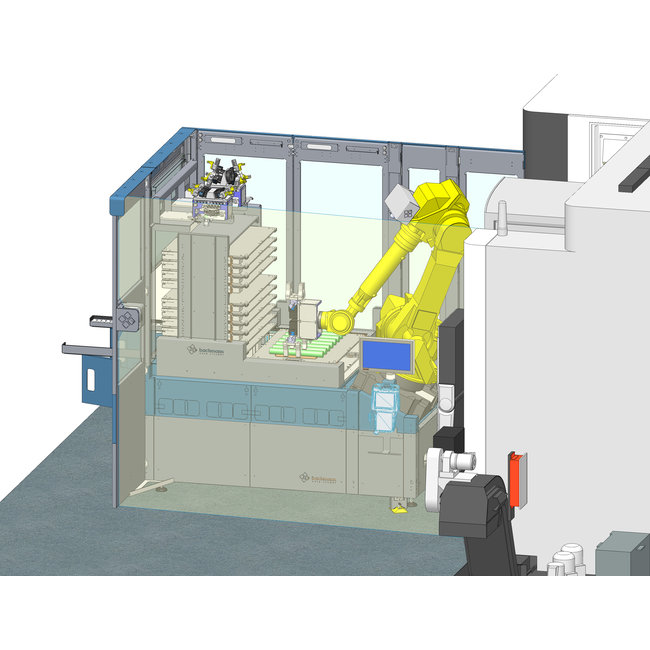

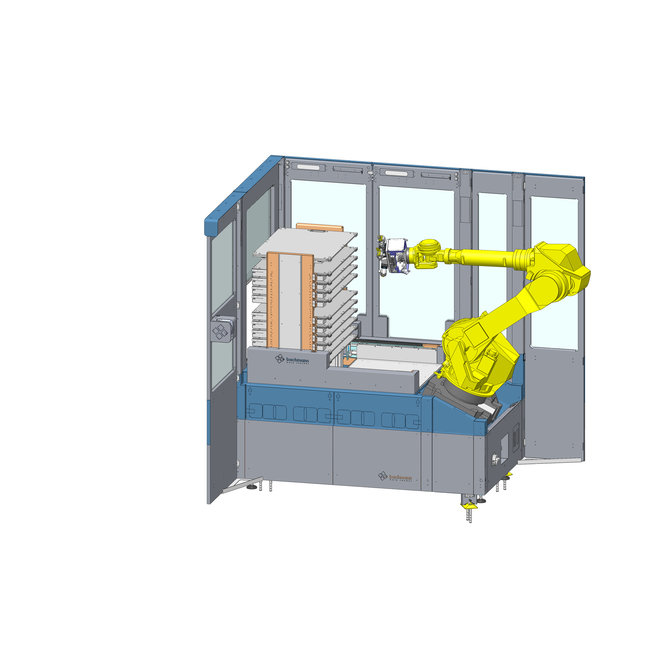

Der BEF lässt sich mit einem integrierten Schubladenturm Bachmann EasyStacker (BES) ausrüsten. Mit dieser Erweiterung ist es möglich, bis zu zehn ½-Europaletten unter-zubringen. Der Palettenwechsel erfolgt dabei automatisch. Dank einem Zugang ausserhalb der Schutzzelle kann der Schubladenturm komfortabel be- und entladen werden.

Das Prozessleitsystem Bachmann FlexHandling (BFH) ist die zentrale    Steuerung der Anlage. Dank der intuitiven Benutzeroberfläche sind Bediener bereits nach kurzer Einarbeitungszeit in der Lage, die Anlage umfassend zu bedienen. Kenntnisse in der Programmierung von Roboter sind dabei nicht nötig. Highlights der BFH-Steuerung sind unter anderem die

Priorisierung von Aufträgen und Standzeitüberwachungen auf der CNC-Maschine.

Mittels der innovativen Bachmann Multiflex-Greiferaufnahmeeinheit (BMG) können unterschiedliche Greifer sowie Zusatzperipherie an verschiedensten Positionen angebracht werden. Dies ermöglicht es, die Greifpunkte für fast alle Werkstücke zu optimieren, was den Verfahrweg des Roboters entsprechend reduziert. Die intelligente, vollparametrische Software berechnet je nach gewählter Position die Bewegung des Roboters eigenständig.
